产品型号工作日-15/255/NPE供货周期(II类)

产品型号ARU1-15/255/NPE交货周期三个工作日交货地点江苏运输方式*交货保证期24个月

1。概述

浪涌保护器又称避雷器、避雷器，是为各种电子设备、仪器仪表、通讯线路、低压电气线路提供安全保护的电子设备。适用于交流50/60Hz、额定电压380V的供电系统或光伏系统，保护间接雷击和直接雷击效应或其他瞬时过电压的浪涌防雷模块 浪涌保护器，满足家庭、第三产业的浪涌保护要求和工业领域。具有相间、对地、相间、中性线对地及其组合等多种保护方式。

2。执行标准

( I)执行标准：GB/T .1-2011 (-1:2005, MOD), I Test

( II)执行标准：GB/T .1-2011 (-1:2005, MOD), II Test

（光伏）执行标准：EN-11:2012，II 类测试

3、产品特点

保护流量大，达到0残压，响应时间*

采用灭弧技术，避免火灾隐患

带有状态指示灯指示浪涌保护器的工作状态

结构严谨，工作稳定可靠安全

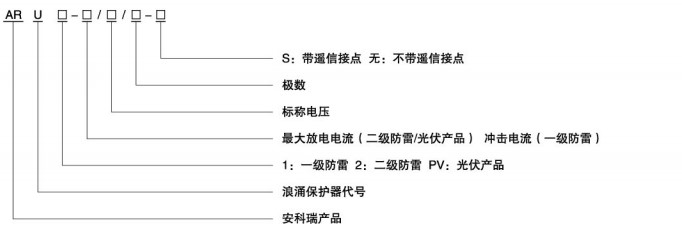

4、型号名称

5、正常工作条件

在标称电压下使用

安装在海拔以下

环境温度：-40℃～+80℃

6、技术参数及外观

ARU1-25 SPD技术参数

ARU1-15 SPD技术参数

ARU2-120 SPD技术参数

ARU2-100 SPD技术参数

ARU2-80 SPD技术参数

ARU2-60 SPD技术参数

ARU2-40 SPD技术参数

ARU2-20 SPD技术参数

-40光伏SPD技术参数

7、产品外观

ARU2-25、ARU1-15、ARU2-125、ARU2-100 外形结构及尺寸见图1。

ARU2-80外形结构及尺寸见图2。

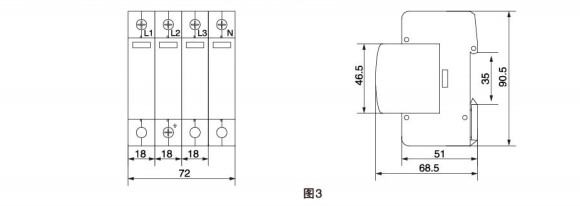

ARU2-60、ARU2-40、ARU2-25 外形结构及尺寸如图3所示。

-10外形结构及尺寸见图4。

8、连接方式

9、安装与维护

建议使用DIN导轨安装，只需将浪涌保护器卡在导轨上固定即可；

浪涌保护器需并联安装在被保护设备前端电源线上，且必须无电安装；

为了防止非雷击事故，建议在浪涌保护器前面安装一个小的断路器或防雷保险丝； 浪涌保护器与被保护设备的距离不大于5m；

断路器和浪涌保护器之间的连线长度尽量短，相线/零线不超过1m，地线不超过< @0.5m。当距离大于此长度时，导线的横截面应成比例防雷模块 浪涌保护器，导线的角部应有弧度；

浪涌保护器相线和地线的规格要符合规范要求，连接线要短粗，并保证接地电阻小于4Ω；

请在每年雷雨季节来临前仔细检查防雷模块是否失效。如果无效，请及时更换。

10、浪涌保护器前置保护及接线清单

-//-
