大家好，今天给大家讲讲交流接触器的常见接线电路图和实物图。在讨论这个问题之前，先谢谢大家的留言，说在学习了我的文章《PLC编程的核心秘诀》之后，朋友们练习了一段时间，提升效果很明显。我在这里很开心。它可以帮助您提高电气自动化PLC编程的能力。我的努力没有白费。如果你想阅读我的《PLC编程核心秘诀》，请点击下面的链接，按照里面的操作进行学习：
上面的文章很有价值。是我这十年来总结的编程经验。使用上述方法，我可以轻松编写各种程序。希望大家可以点进去看看。

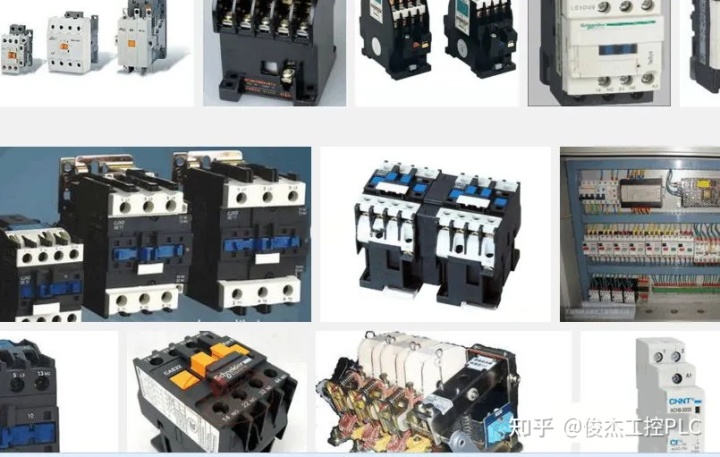

好了，我来说说交流接触器的常见接线电路图和实物图。
从简单到复杂。

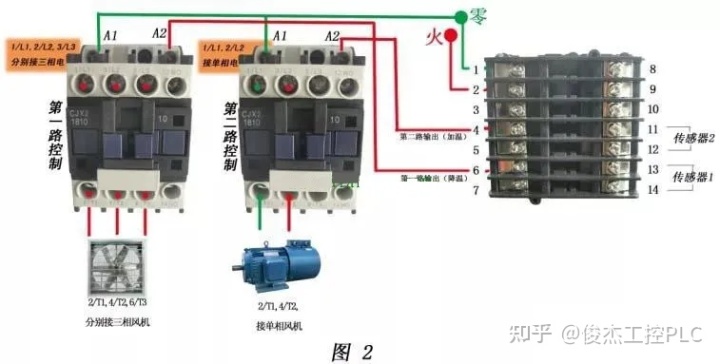

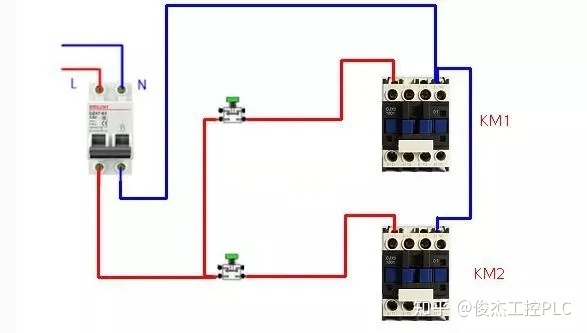

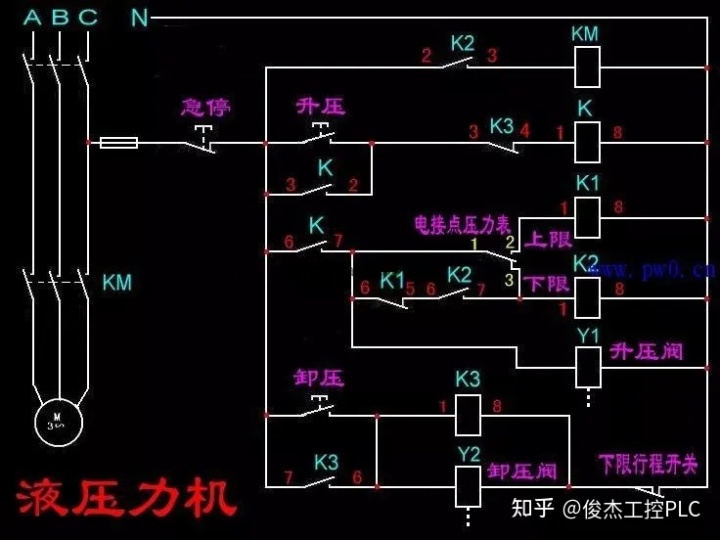

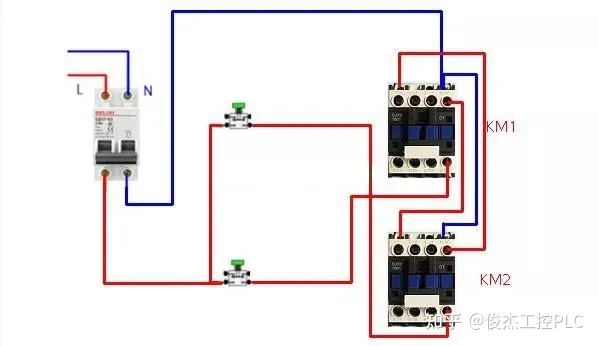

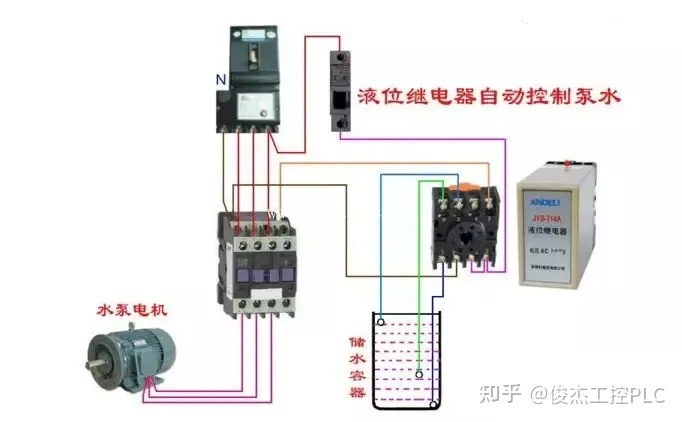

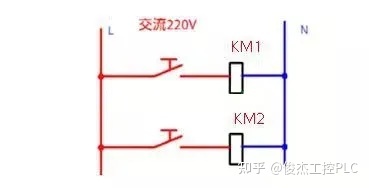

简单的慢跑
这是真货，请勿用于正反向线路
点动是最基本的，两个接触器的点动不能用于电机的正反转线。

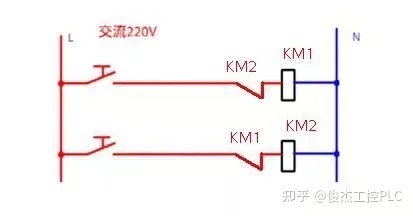

这是接触器的联锁
互锁常用于控制电机的正反转
这在接触器的正反向线路中常用，但并不完美，因为一些未知因素仍然偶尔会引起短路故障。
继续看下图。

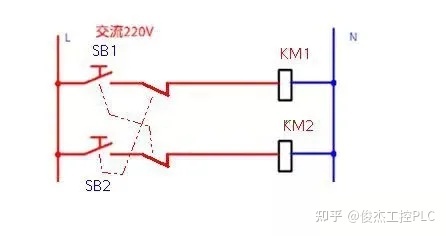

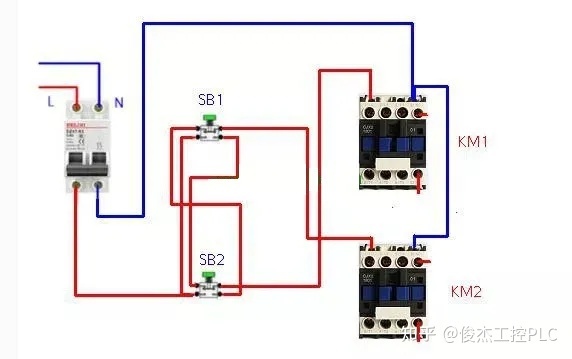

这是按钮联锁
接触器仍接线正常，按键互锁。
两个接触器互锁，每个接触器可自锁
这适用于控制电机的正反转框架断路器安装，因为每个接触器都有自锁功能。而且两个接触器和按钮是互锁的，非常安全。
如果你想了解更多关于电气自动化的知识，可以截图保存到江苏人民，打开江苏人民扫描二维码观看我的分享。
PLC编程需要扎实的基本功和更好的方法。

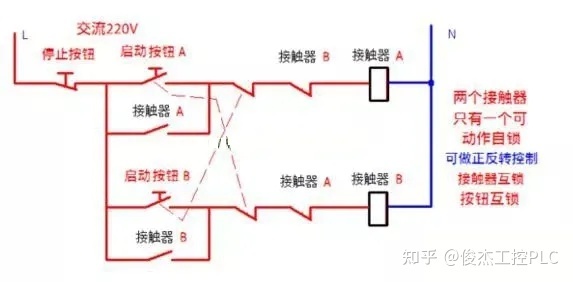

这也是两个接触器联锁
我们再分析一下这张图：两个接触器是互锁的。按下按钮A时，接触器A自锁，接触器A的辅助常闭触点断开，再次按下按钮B时无响应。是的，只能有一个自锁，非常适合电机的正反转。同时有正反转两组开关，可实现遥控。

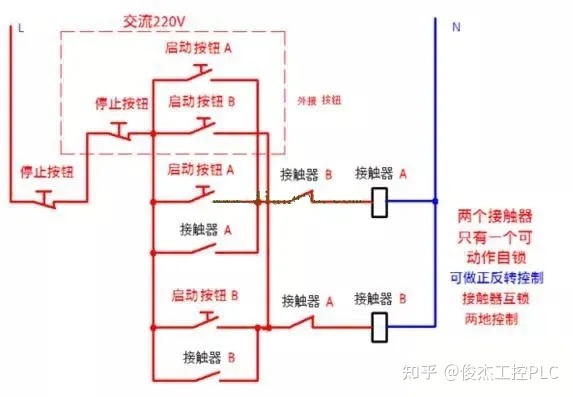

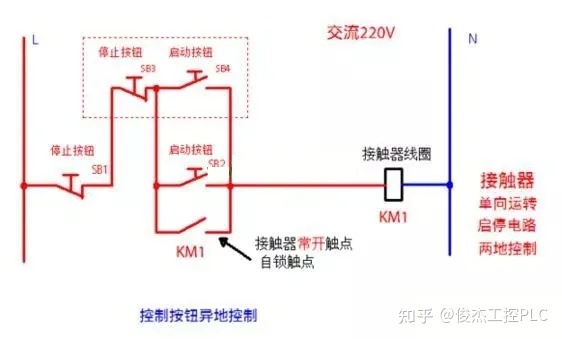

这是一个简单的遥控器
先说遥控器的技巧：停止按钮串联，启动按钮并联。

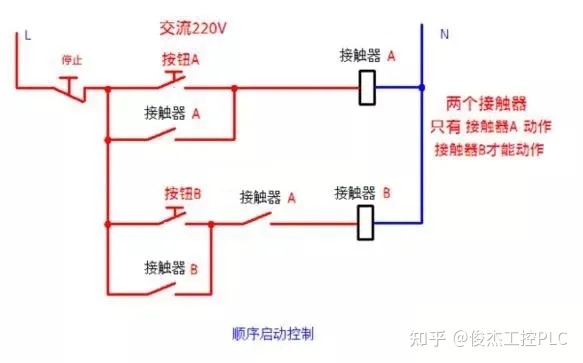

这是顺序启动
看图：接触器A自锁后，接触器A的常开点变为闭合状态，这样就可以启动接触器B了。这个应用也非常广泛。有些设备需要润滑才能启动，所以需要这种顺序启动控制。

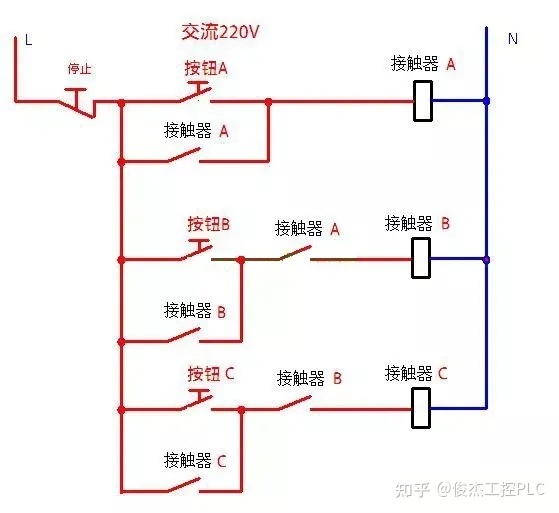

同上，三个顺序启动控件

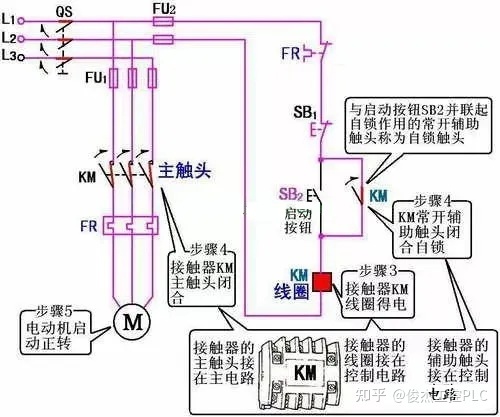

下面介绍三个简单的自锁
在这三种自锁电路中，停止按钮的位置是不同的，但是无论怎么改变位置，请记住，停止按钮一定要接在接触器线圈上。

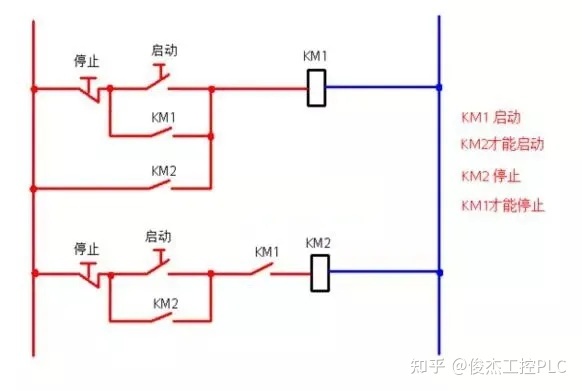

序列开始和停止

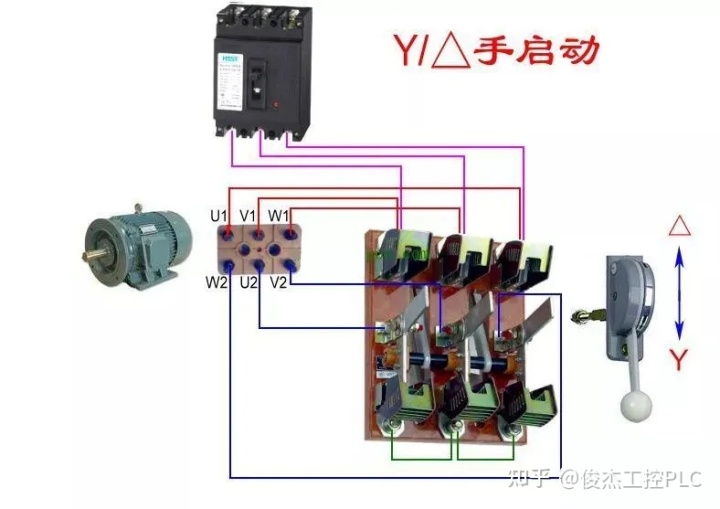

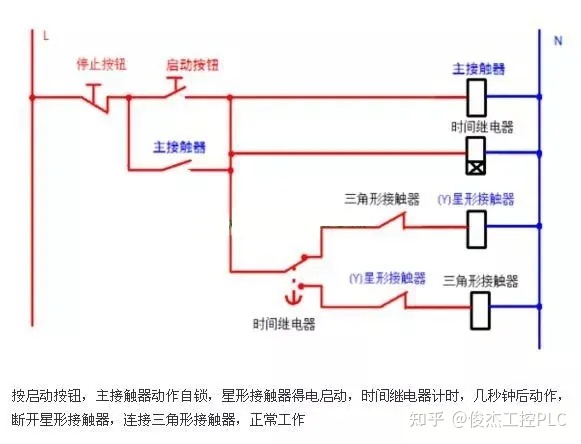

星三角启动控制电路

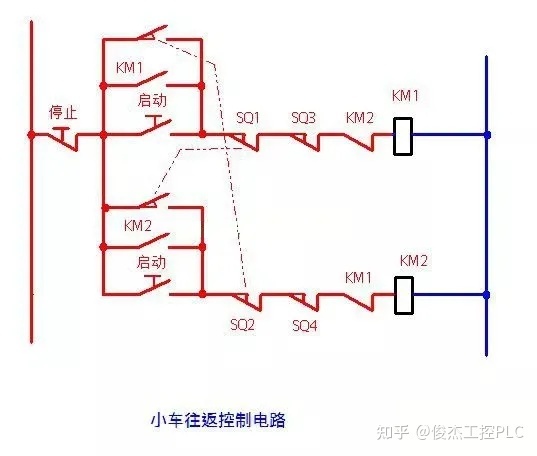

往返车，很经典的赛道

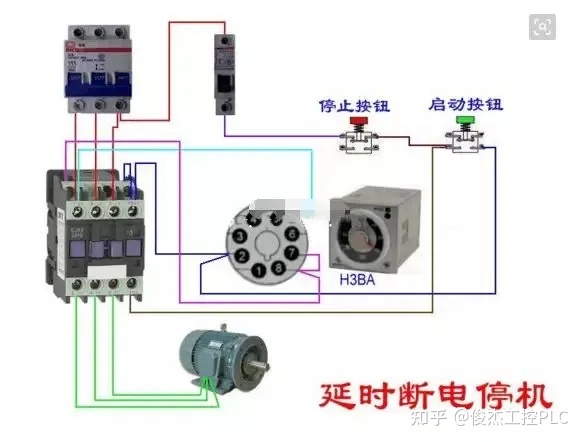

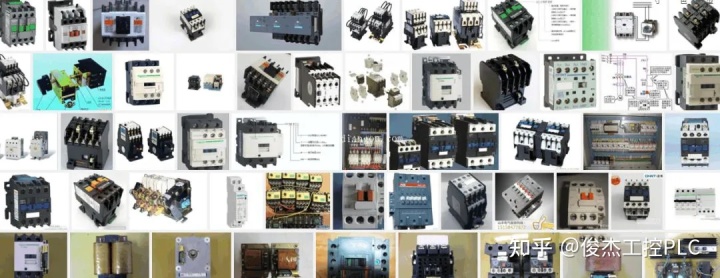

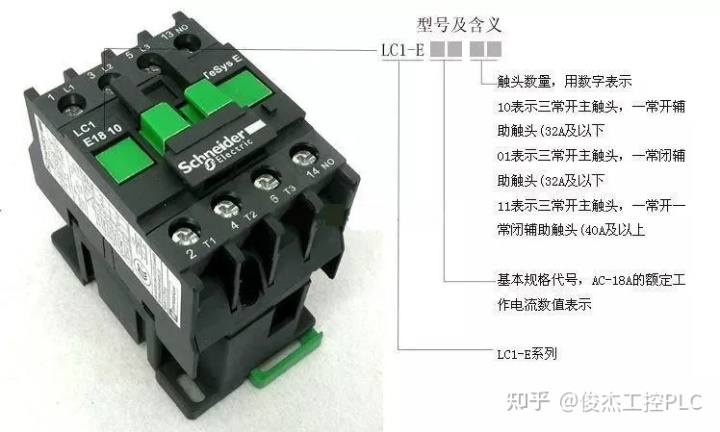

接触器（）是指工业用电中利用线圈流过电流产生磁场使触点闭合以控制负载的电器。接触器由电磁系统（铁芯、静铁芯、电磁线圈）和触头系统（常开触头和常闭触头）组成
和灭弧装置。其原理是当接触器的电磁线圈通电时，会产生强磁场，使静铁芯产生电磁吸引力，吸引衔铁，带动触点动作：常闭触点断开；常开触点闭合，两者相连。
线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，恢复触点：常闭触点闭合；常开触点断开。
工作原则
接触器的工作原理是：当接触器线圈通电时，线圈电流会产生磁场，产生的磁场会使静铁芯产生电磁引力吸引动铁芯，带动交流电接触器点动，常闭触点断开，常开。触点闭合，两者相连。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点恢复，常开触点断开，常闭触点闭合。直流接触器的工作原理有点类似于温度开关。

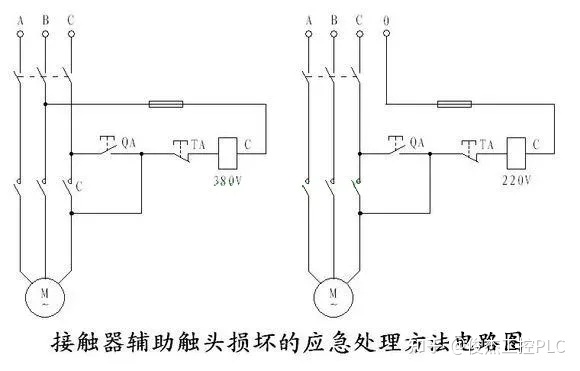

在我们的实际工作中，经常会遇到交流接触器的辅助触头损坏无法修复，设备急需使用的关键时刻。下图中的接线方法是用接触器的主触点代替辅助触点。可以满足应急使用的要求。
按下 QA 时，接触器 C 闭合。解除QA后，C的主触头也可作为自锁辅助触头，使接触器自锁，C保持闭合；TA是停止按钮，停车时，按动TA的时间要长一些，
否则，松开按钮后，接触器会再次闭合，使电机继续运行。这是因为虽然电源被切断，但由于惯性的作用，电机的转子仍然转动，定子绕组会感应出电动势。一旦按钮停止，它将立即恢复。，感应电动势直接加到接触器线圈上，使其吸合两次，电机继续运行。
注意：380V电路有缺陷，即电机停止运转后框架断路器安装，引线和电机带电，维修不安全。因此，该电路只能在紧急情况下使用。
接触器和断路器的区别
接触器利用线圈来控制电路的通断。接触器通电后，常开闭合，常闭断开，从而进行控制。
1. 断路器主要做保护是正确的。它的保护是目前比较常用的三段式保护，即过载保护、短路短延时、短路长延时。还有一些保护功能，如欠压和过压。这取决于品牌和型号。它的开启和关闭可以是手动或电动的。安装方式有固定式和抽屉式三种。根据电流的大小和工作电压的高低可分为低压塑壳断路器、低压框架断路器和高压真空断路器。根据脱扣曲线的不同，可分为不同的应用场合。它与保险丝有很大不同。
2、接触器主要用于工业控制，一般负载多为电机。当然也会有一些取暖器、双电源切换等场合。接触器的通断是通过控制线圈电压来实现的。根据灭弧结构的不同，可分为真空接触器和普通接触器。根据控制电压的不同，可分为直流接触器和交流接触器。
其主要附件是辅助触点。而且它不具备短路保护和过载保护能力，所以必须与熔断器和热继电器配合使用。我发帖的顺序大致是从简单到复杂。
