配电机房总配电柜安装三片开关型SPD的使

1、SPD各级选择的参数

(1) SPD-1

如果将一级浪涌保护器SPD1安装在建筑物的总配电室，三片式开关型浪涌保护器就可以满足系统的要求。我国目前的供电方式即使整个供电系统采用TN-S方式，在一般配电室N和PE都是接地点，所以三片式开关型SPD可以安装在配电室的通用配电柜。在 N 和地之间不需要添加。

SPD-1选择的推荐参数如下：

最大持续工作电压：Uc=440V

最大放电电流：一般按规范要求或参考标准要求计算设计

防护等级：Up≤2.5KV

响应时间：tA≤

(2) SPD-2

二级电源浪涌保护器是应用最广泛的产品。雷电电磁脉冲能产生20KA以上雷电流对LPZ1区电力线的侵入的情况并不多。因此，二级SPD被评为限压浪涌保护器。通量 In 位于 20-40KA。

SPD-2推荐技术参数选择如下：

最大持续工作电压：Uc=260～320V

额定放电电流(8/20μs) In=20KA

最大放电电流（8/20μs） Imax=40KA

防护等级：Up≤1.5KV

响应时间：tA≤25ns

(3) SPD-3

三级电源浪涌保护器一般安装在重要设备的前端，即所谓的精细保护。

SPD-3 推荐的技术参数选择如下：

最大持续工作电压：Uc=255V

标称放电电流（8/20μs）：In L→N 3KA N→PE 5KA

电压保护等级Up：L→N≤1.25KV L→PE≤1.5KV

响应时间：tA≤25ns

二、浪涌保护器SPD的使用和安装

(1) 三相SPD使用和安装基本要求

1) 安装SPD后，SPD应在无电涌发生时不影响电气（电子）系统的正常运行。

2）安装SPD后gps浪涌保护器，在发生浪涌时，SPD能承受预期的雷电流而不损坏，并能钳制浪涌电压和分流浪涌电流。

3）浪涌电流通过后，SPD应迅速恢复高阻状态gps浪涌保护器，切断工频续流。

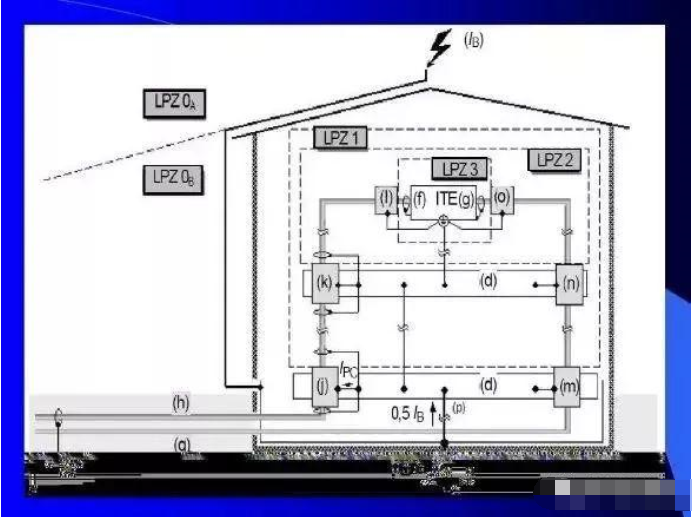

(2) 安装在防雷区交界处的SPD配置示例如图1所示

图1（防雷区交界处SPD安装示意图）

(3) SPD在不同接地系统中的安装如图2至图6所示

图2（TN-CS系统中SPD的安装）

图 3（TN-S 系统中 SPD 的安装）

图4（TT系统中SPD的安装）

图 5（IT 系统中 SPD 的安装）

图 6（TT 系统中 SPD 的安装）

五、浪涌保护器配置示例
