排查和解决漏电保护器跳闸的6种问题建设

漏电保护器，俗称漏电开关，是在电路或电气绝缘损坏，对地短路时，用于防止人身触电和电气火灾的保护电器。盒子的电源入口专门用于防止电气火灾。漏电保护器对我们的生活很有帮助，是电力系统中不可缺少的利器，但是有时漏电保护器经常会出现问题，那么你知道漏电保护器是怎么跳闸的吗？贵州路一带电集团旗下晋能建设电力项目将与大家分享漏电保护器跳闸故障排除及解决的一些问题，希望对大家有所帮助。

剩余电流装置不同于断路器和隔离开关。断路器除了具有开闭电路功能外，还具有短路保护功能。隔离开关只具有开闭电路的功能。漏电保护器除了具有断路器功能和短路保护功能外，还具有漏电保护功能（漏电电流为30mA-量程）。

楼宇供配电系统多采用TN-CS系统。一般安装二级漏电保护开关。第一级设置在电源进户的主开关处，即电源入口处的主开关选为漏电流为4级（L1、L2、L3、N线）的漏电开关的价值 - ; 第二级设置在用户开关盒的插座电路中（漏电开关不允许设置在悬挂式空调电路中），2级（L1或L2或L3和N线）的漏电开关带有一个选择30mA的漏电流值。从而防止了电力用户触电事故的发生浪涌保护器 跳闸，提高了楼宇供配电系统安全运行的可靠性。

漏电保护开关跳闸失败后，不得拆除漏电保护开关的漏电流检测环节。根据故障跳闸现象，分析故障跳闸的原因，找出故障的解决办法。漏电开关故障跳闸现象大致有六种：

第一种是用电设备本身的绝缘损坏，导致用电时漏电开关跳闸；

第二种是线路湿绝缘强度降低，导致漏电开关在不通电时误跳闸；

第三种是人身意外触电，导致漏电开关故障跳闸；

4、5、6类在施工安装时接线错误，导致用电时漏电开关误跳闸。

详细分析如下↓↓↓

类型1：电气设备本身绝缘损坏，发生漏电（设备内N线与PE线短路）。如图1所示。

故障现象：插座电路通电时，插座电路漏电开关跳闸。

故障原因：经分析，线路接线正确，判断为电气设备本身绝缘损坏，发生漏电（设备内N线与PE线短路）。

解决方法：更换或维修电气设备。

类型2：线路湿绝缘强度降低。如图1所示。

故障现象：无电时，AL1总漏电开关或插座电路漏电开关跳闸。

故障原因：经分析，线路湿绝缘强度降低浪涌保护器 跳闸，导致漏电流超过漏电开关允许漏电流值。也可能是线路短路造成的。

解决方法：将线路烘干以提高绝缘强度。检查线路是否是短路造成的，排除短路故障。

第三类：有人触电，AL1总漏电开关或插座电路漏电开关跳闸。如图1所示。

故障现象：AL1总漏电开关或插座电路漏电开关跳闸。

故障原因：有人触电。

解决方法：加强全民用电安全教育，避免触电事故。

类型4：施工安装时接线错误，N线接照明电路中的PE线。如图2所示。

故障现象：插座电路能正常用电，而照明电路用电时，AL1总漏电开关跳闸。

故障原因：经分析，施工安装时接线错误、不正确。照明电路中的N线误接PE线。

解决方法：将照明电路中的PE线改为N线。

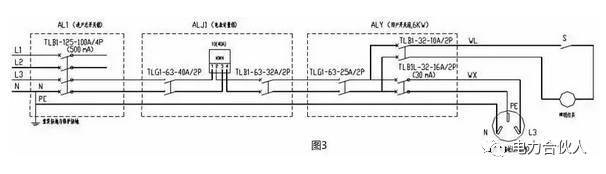

类型5：施工安装时接线错误，插座箱内的N线和PE线接错。如图 3 所示。

故障现象：照明电路能正常用电。插座电路用电时，ALY中的插座漏电开关跳闸，有时AL1的总漏电开关也会跳闸。

故障原因：经分析，施工安装时接线错误、不正确。插座盒内的N线和PE线接错。

解决方法：交换插座盒内的N线和PE线。

类型6：施工安装时接线错误，N线和PE线混在AL1箱内。如图 4 所示。

故障现象：插座电路或照明电路通电时，AL1总漏电开关跳闸。

故障原因：经分析，施工安装时接线错误、不正确。AL1盒子里的N线和PE线是混用的。

解决方法：将AL1箱总漏电开关负载端的N线和PE线互换。
