继电器和接触器的区别及接线方法，你知道吗
继电器和接触器都是电磁开关电器，但前者属于工作在控制回路的开关电器，后者属于工作在主电路的开关电器。
(1) 继电器
继电器的定义：继电器是一种自动电器，适用于远距离接通和分断交、直流小容量控制电路，用于电力驱动系统中的控制、保护和信号转换。
控制继电器的输入通常是电流、电压等电，也可以是温度、压力、速度等非电。输出是触点动作或输出的参数变化发出的电信号电路。继电器的特点是当其输入量的变化达到一定程序时接触器 继电器熔断器符号，输出量会逐步变化。
1) 当用单个字母表示时，使用 K
2) 当用两个字母表示时，有：
KA----瞬时，带或不带继电器，交流继电器
KL----自锁触点继电器，双稳态继电器
KM----联系方式
KP----极化继电器
KR----干簧继电器，反向电流继电器
KT----延时，带或不带继电器
(2) 接触器

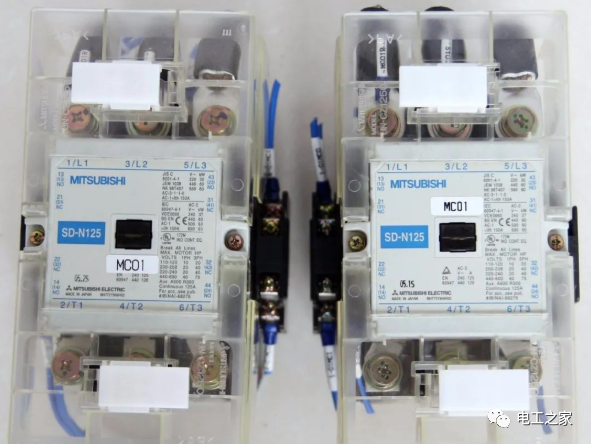

接触器的定义：接触器分为交流接触器（电压AC）和直流接触器（电压DC），用于电力、配电、用电场合。广义的接触器是指工业用电中利用线圈流过电流产生磁场使触点闭合以控制负载的电器。
1）接触器的图形符号如下图所示接触器 继电器熔断器符号，文字符号为KM。
(a) 线圈 (b) 主触点 (c) 辅助触点
2) 接触器接线方法
自锁
联锁
(3)继电器和接触器的区别
1）功能不同：
继电器的主要功能是进行信号检测、传输、转换或处理。它开启和关闭的电路电流一般较小，一般用于控制电路中，用于控制微弱信号。
接触器的主要功能是接通或断开主电路。主电路是指一个电路是否工作，以电路是否导通为标志。主电路概念对应于控制电路。通常，通过主电路的电流大于控制电路的电流。
大容量接触器一般都装有灭弧罩。继电器的触点容量一般不超过5A，小型继电器的触点容量一般只有1A或2A，接触器的触点容量也是9A；接触器的触头一般有三对主触头（主触头为常开触头）并有几对辅助触头。
继电器的触点一般不分主副；继电器的触点有时成对设置，即常开触点和常闭触点组合在一起，接触器不成对设置；与其他设备结合设计成时间继电器、计数器、压力继电器等，具有附加功能，而接触器一般不具备。
2）触点开闭不同：
此外，接触器用于接通或断开更高功率的负载。用在（电源）主电路中，主触头可以有链式触头来指示主触头的开闭。继电器一般用于电气控制电路中，以扩大微型或小型继电器的触点容量，以驱动更大的负载。
例如，继电器的触点可用于连接或断开接触器的线圈。通常，继电器具有更多的打开和关闭触点。当然，继电器也可以通过适当的连接来执行一些特殊的功能，例如逻辑运算。
3) 一个灭弧装置有一个没有：
事实上，看看接触器和继电器，最重要的区别之一是接触器有灭弧装置，而继电器没有。
