冲击电压保护装置工作原理。您了解电涌保护

浪涌电压保护装置的工作原理。

你知道浪涌保护器的工作原理吗？一张图让你明白，当浪涌保护器处于正常状态时，它在线路中的开路状态相当于接地；高阻态；当发生瞬间过电压，如雷击时，当主电路电路发生雷击时，主电路会产生浪涌。瞬间过压状态相当于低阻状态，可以瞬间释放浪涌电流，限制浪涌电压；

工作原则

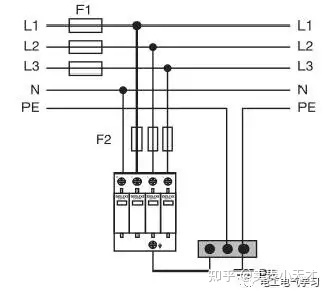

浪涌接线图

根据实验波形和测试点。

1级测试：实验使用的波形为10/；

2级测试：实验使用的波形为8/20Us；

3级测试：测试中使用的波形是1.2/50电压波和8/20的复合波形。

在电力系统中，无论是大气压还是工作过电压，都会导致电路回路出现工作过电压浪涌保护器工作原理，从而导致设备提前老化浪涌保护器工作原理，甚至直接损坏。因此，它对电力系统来说是不可或缺的。

其主要参数。

最大连续工作电压Uc。

SPD 持续施加的最大交流电压或直流电压有效值；

额定放电电流 In。

未损坏时，浪涌保护器可通过8/20μs波形电流峰值（20次）；

最高放电电流Imax。

此峰值电流可达8/20μs（2倍），可达到浪涌保护；

脉冲电流 Iimp

由电流峰值和电荷Q决定。SPD分级测试为一级测试；

浪涌保护装置的概念。

浪涌保护器又称浪涌保护器，是用来限制释放瞬态过电压和浪涌电流的装置。

浪涌电压保护装置的目的。

设置在被保护装置的前端，可有效降低被保护线路在雷击环境中的瞬时过电压。

实物图片
