CPM-系列浪涌保护器1用途和适用范围1

CPM 系列浪涌保护器

1 目的和范围

1.1 浪涌保护器（以下简称“保护器”）适用于交流50/60HZ以下的TT、IT、TN-S、TN-C、TN-C-S等电源系统380V，保护电网免受雷击或浪涌过电压。

1.保护器的2个正常工作条件

1.2.1高度不超过；

1.2.2 环境空气温度：正常范围：-5～+40℃

展出范围：-40~+85℃；

1.2.3 空气相对湿度； 30%~90% 室内温度；

1.2.4 垂直面倾角不超过5°；

1.2.5 无明显晃动和冲击振动的地方；

1.2.6 在无爆炸危险的介质中，且介质中不存在足以腐蚀金属和破坏绝缘的气体或粉尘（包括导电粉尘）。

3 技术参数

3.1 失败断开

保护器模块带有故障释放装置。当保护器因过热或击穿而失效时，故障脱扣器能自动将其与电网断开，同时给出指示信号。保护器正常时标志显示为绿色，保护器断开时标志显示为红色。

3.2 个遥信触点

保护器可制成遥信触点。遥信触点是常开触点。如果保护器的一个或多个模块发生故障，触点将闭合并发送故障信息。遥信触点额定值：1A。

4 主要结构及工作原理

在三相四线制中，保护器接在三相线和一根零线到地线之间（见图1）。正常情况下，保护器处于高阻状态，当电网因雷击或其他原因出现浪涌过电压时，保护器会在纳秒内快速开启，将浪涌过电压引入大地，从而保护电网上的用电设备。通过保护器后，保护器消失后再次变为高阻状态，以免影响电网的正常运行。浪涌保护器的电气原理图如图2所示。

5 安装

5.1 保护器安装在标准 35mm 导轨上；

5.2保护器采用2.5~35mm²铜线连接，有两种连接方式；

a) 从电源开关到保护器，然后从保护器到负载。此方法用于负载电流低于 100A 的配电箱。所用导线的横截面应根据负载电流选择（见图3）。

b) 从电源开关连接到保护器，从电源开关连接到负载。这种方法适用于负载电流大于100A的配电箱。连接保护器的导线横截面不受负载电流影响，但长度不得超过地线长度之和（见图4）

5.3 地线应为4mm²以上的双色线；

5.4为防止浪涌保护器故障影响电网正常运行，应将L线连接的保护器串联熔断器;

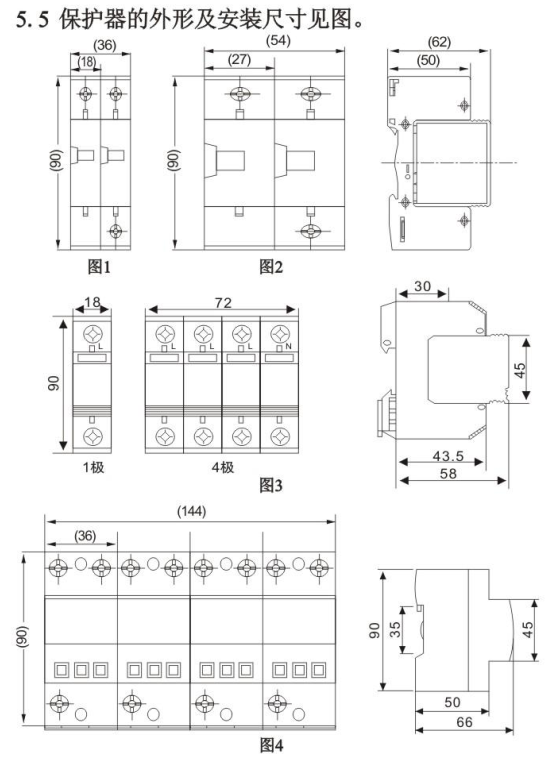

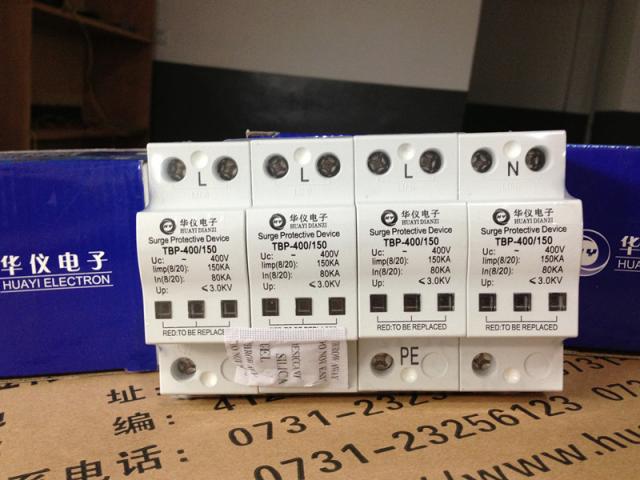

保护器外形及安装尺寸如图

5 调整、使用、维护

6.1 保护器安装后无需按要求调整；

6.2只要保护器安装正确，就可以自动保护电网；

6.3 运行过程中，定期检查模块标签是否为红色380v浪涌保护器接线图，观察熔断器指示灯是否亮，及时更换故障元件。

7 订购说明

1)订货时请注明型号和台数。

示例：TBP-C40/420 100 台

2) 在产品包装箱中随附以下文件和附件：

l 1个产品证书

l 使用说明书1份

l 装箱单1份

8 条警告

l 安装不当可能会损坏负载设备和系统，安装前请仔细阅读本手册。安装过程中因安装不当或未确认安装条件，造成产品损坏，厂家不履行保修承诺。

l 安装不当或应用不当可能会导致人身伤害和电气系统损坏。请在执行安装之前仔细阅读安装说明。此外380v浪涌保护器接线图，在危险的操作环境中，必须按要求配备防护装置。

l 安装本产品前，请务必切断设备及相关电路的电源。

本产品的安装必须由有工作证的专业电工完成
