如何区分漏电断路器与空气开关？特辑——漏
描述
漏电断路器和空气开关对于很多人来说很难区分，因为两者非常相似，但除了从事这一行的专业人士外，很少有人知道它们的区别。做一个特别的 - 如何区分泄漏 断路器 和空气开关。
什么是空气开关，什么是漏电开关
1、空气开关，它的专有名称是Air断路器。Air断路器一般为低压熔断器接线图，即额定工作电压为1Kv。Air断路器是一种具有多重保护功能的开关设备，能够在额定电压和额定工作电流下分断和接通电路。其保护功能的类型和保护方式由用户根据需要选择。如短路保护、过流保护、分流控制、欠压保护等。前两个保护是air断路器的基本配置，后两个是可选功能。因此，空气断路器也可以在故障情况下（负载短路、负载过流、低电压等）切断电路。
2、漏电开关的正确名称是剩余电流保护装置（以下简称RCD），是一种具有特殊保护功能（漏电保护）的空气断路器。它检测的是剩余电流熔断器接线图，即被保护电路中相电流和中性线电流（包括中性线三相不平衡电流和谐波电流）瞬时值的代数和。为此，RCD的整定值，即其额定工作电流IΔn，只需避开以mA为单位的正常漏电流值，因此RCD可以非常切断保护电路的接地故障。敏感，也可用作防止直接接触电击的备用保护。
漏电保护器是一种用于检测被保护电网中的对地漏电或触电电流的大小，并作为跳闸信号完成跳闸任务的保护器具。在安装了漏电保护器的低压电网中，一般情况下，电网对地漏电流（三相电网中的不平衡漏电流）很小，达不到工作电流值的漏电保护器。因此，漏电保护器不工作。当被保护电网发生漏电或人身触电等故障时，当检测元件通过漏电保护器的电流达到其漏电或触电动作电流值时，漏电保护器会发出动作跳闸指令，使主电路开关跳闸，切断电源，从而完成漏电或触电保护任务。除了air断路器的基本功能外，还可以在负载电路发生漏电（其漏电电流达到设定值）时快速断开开关，避免漏电造成人员伤害和电气损坏发生在负载电路中。设备的不利影响。以免负载电路发生漏电时造成人员伤害和电气损坏。设备的不利影响。以免负载电路发生漏电时造成人员伤害和电气损坏。设备的不利影响。
3、漏电开关不能代替空气开关。漏电开关虽然比空气开关多了一项保护功能，但在运行过程中经常会因为漏电的可能而跳闸，导致负载频繁断电，影响用电设备的连续正常运行。因此，一般只用在工地临时用电的插座电路中或工业、民用建筑中。漏电开关也可以说是空气开关的一种，具有类似的机械动作和灭弧方式。但由于漏电开关主要保护人体，一般动作值在毫安级。
另外，漏电检测方式与空气开关不同：漏电开关采用剩余电流保护装置，检测剩余电流，即相线和中性线电流瞬时值的代数。被保护电路和（包括中性线中的三相不平衡和谐波电流）。为此，额定工作电流只需要避开正常的漏电流值（mA级），就可以非常灵敏地切断接地故障，防止直接接触触电。空气开关是纯粹的过电流跳闸。
泄漏断路器工作原理
正常工作时，无论三相负载是否平衡，通过零序电流互感器主电路的三相电流相量之和都为零，因此没有感应电动势在次级绕组中，漏电保护器工作在闭合状态。如果发生漏电或触电事故，三相电流之和不再等于零，而是等于某个电流值Is。Is会通过人体、大地、变压器中性点形成回路，使零序电流互感器二次侧产生与Is相对应的感应电动势，加到脱扣器上。当Is达到一定值时，释放动作。

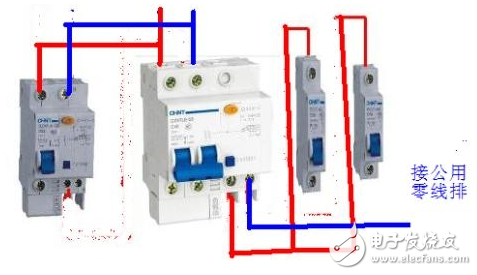

漏电流断路器接线图
泄漏断路器主要用于防止泄漏事故的发生。漏电开关的工作原理比较复杂，这里就不解释了。根据结构和工作原理的不同，漏电开关可分为脉冲式、电磁式和电子式。既然漏电断路器这么复杂，那我们普通人是怎么接线的，这时候就需要参考漏电断路器接线图了。
现在常用的是三相漏电断路器，一共三根火线红绿黄，一根零线蓝。接线一般为左火右零，按此接法即可，接线时注意安全，不要触电。
对于很多看不懂漏电开关接线图的人来说，复杂的接线图实在是太烦人了。我们需要利用我们的人脉来寻找这方面的专家寻求建议。
自己接的漏电开关的电路有没有用，一定要仔细检查，一切与安全有关的活动都不可小觑。检测漏电开关是否有效的方法：一般来说，按下测试按钮就可以知道是否有漏电。漏电保护器的原理：交流电进出火线和零线是否一致，判断是否跳闸。
如果你家里有地线，你还有另外一种安全测试方法：找一个三脚插座，在L符号上接一个电阻和电容，把它们串联起来，另一端接接地标记引脚打开，开关将跳闸，因为电流沿接地线扩散。
