在配电系统中，大部分设置为二至多级断路器。由于配电人员的疏忽或对断路器的系统配置缺乏选择性了解，当分支电路发生故障时，前级保护装置动作，造成更大范围的停电。那么在配电系统中，断路器的每一级应该如何选择呢？让我们一起学习！

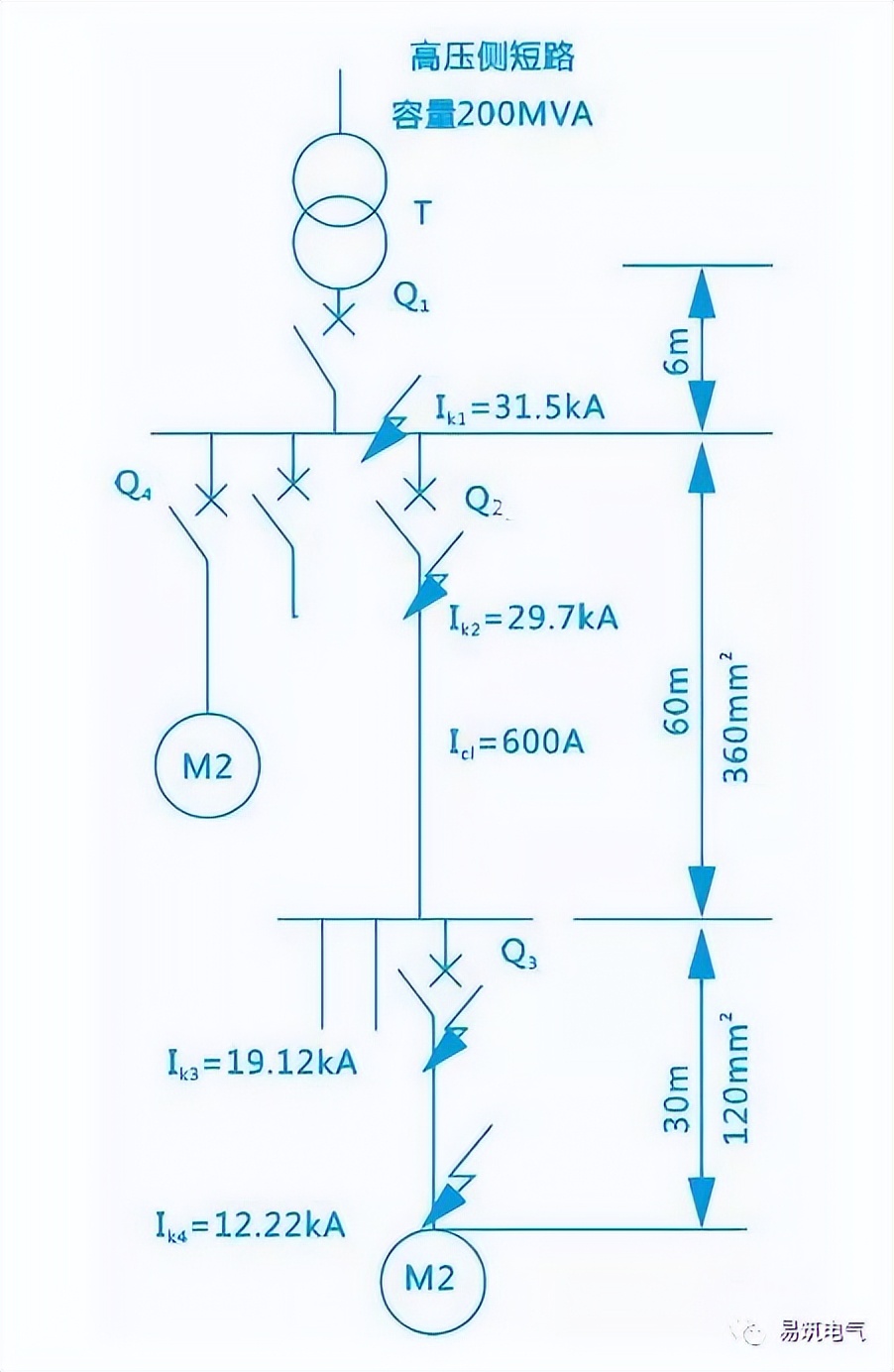

附表：配电系统设备参数
解析
1 选择电机保护断路器Q3
由于IN=182.4A，可以选择额定电流为200A的断路器。由于Ik3=19.12kA，应选择额定分断能力为20kA的断路器。电网电压为380V，所以断路器的额定电压为380V。因此可选择短路分断能力为20kA或50kA的断路器。
断路器 的设置值为：
长延时动作电流整定值为200A，瞬时整定电流Iin=12IN=12×182.4=
当线路末端发生单相对地短路时，I´k4=4.9kA
I´k4/Iin=4900/2189=2.238>1.25
因此，断路器Q3可以起到保护作用。
考虑到电机M1轻载启动，当6倍长延时动作电流设定值时，返回时间为5s。
2选择配电断路器Q2
因为Icl=600A，所以可以选择额定电流为630A的断路器。由于Ik2=29.7kA，应选择延时短路通断能力为30kA的断路器。
查选选型手册，630A断路器没有这么大的延时短路开关能力。因此，DW15-1000断路器只能跨级选用，其延时短路通断能力为30kA，采用630A过流脱扣器。
断路器Q2是配电系统的第二阶段，所以短延时时间为0.2s。
短延时动作电流整定值为
Isd ≥1.1 (Icl+1.)
=1.1(600+1.35×6.5×182.4）
=
可以设置为释放的4.5 倍左右。
3倍长延时动作电流设定值的恢复时间为8s。
Iin=1.1×19.12=21.03kA，这里Q3进线的短路电流也是19.，可以设置22kA。
3选择断路器Q1
因为Q1是变压器的主保护开关，变压器二次侧的额定电流为IN2=，所以选用DW15-1600型断路器。
但由于其延时开关容量为30KA熔断器选择，无法满足Ik1=31.5kA的要求，需要跨级选择DW15-2500断路器，其延时开启关断容量为40kA。瞬时整定电流设置为1.1×29.7=32.67kA，因为这个值小于DW15-2500的延时短路通断能力< @断路器，所以不要瞬时脱扣器也正常工作。
然而，这种解决方案不够经济。在节约成本的基础上，仍可选择DW15-1600型断路器，瞬时工作电流可设置为30kA。当短路电流大于30kA时，让断路器立即断开。
短路延时时间可取0.2+0.2=0.4s
短延时动作电流整定值为：
Isd≥1.1(1445+1.35×5.8×329）=4423(A)
可以设置在。
长延时动作整定电流整定值可设置为长延时动作电流整定值的3倍，可恢复时间为15s。
4选择断路器Q4
这种断路器的特点是直接安装在变压器附近，短路电流大，其值为31.5kA。空压机电机M2不频繁启动。用可直接启动和短路保护的断路器代替熔断器+接触器，或普通的断路器+接触器更经济。
-400型限流断路器工作良好，短路分断能力为50kA，具有电磁操作机构，可与接触器一样操作。
其脱扣器的长延时动作电流整定值可按0.85倍额定电流调整，
即 400×0.85=340A
瞬时动作电流整定值为断路器额定电流的12倍熔断器选择，即12×400=。空压机为轻载启动，可选择6倍长延时动作电流值时可恢复时间为5s。
