低压变压器短路保护线路工作原理及接线方法（一）

作者：网络整理更新时间：2022-04-24 点击数：

一、电机接线

三相交流电机接线架上一般有6个端子。电机铭牌标注为Y型接法时，D6、D4、D5接，D1~D3接电源；三角形接法时，D6接D1，D4接D2，D5接D3，然后D1~D3接电源。

请参考下图的连接方法进行连接。

三相交流电机Y形和三角形接线方法

二、单相吹风机接线

单相电吹风四个端子的接线方法

有些单相吹风机引出4个端子，接线方式如图5所示。并联方式接110V交流电源，串联方式接220V交流电源.

三、串联电机接线

目前，Y系列电机应用广泛。 Y系列电动机具有体积小、外形美观、省电等优点。连接方式有两种：一种是△型，其端子W2接U1，U2接V1，V2接W1，再接电源；另一个为Y型，接线端子W2、U2、V2接，另外三个接线端子U1、V1、W1接电源.

接线见下图：

串联电机接线方法

四、低压变压器短路保护线

目前机床的工作灯和运行灯使用低压变压器，提供36V安全电压。由于灯具在使用过程中经常移动，极易发生短路故障，导致熔断器熔断甚至烧坏变压器。如果使用36V小型中间继电器或36V交流接触器作为变压器的通断开关，可以避免烧坏变压器。电路如下图所示。

低压变压器短路保护电路

工作原理：闭合S后，按下按钮SB1，变压器通电，输出36V低电压，使继电器或交流接触器KA吸合。松开按钮SB1后，KA自锁触点保持KA 关闭并继续将电源连接到变压器。如果变压器二次侧发生短路故障，继电器线圈电压为零，此时KA失电释放，断开变压器电源，保护变压器以免损坏。

五、双速电机2Y/2Y接线方式

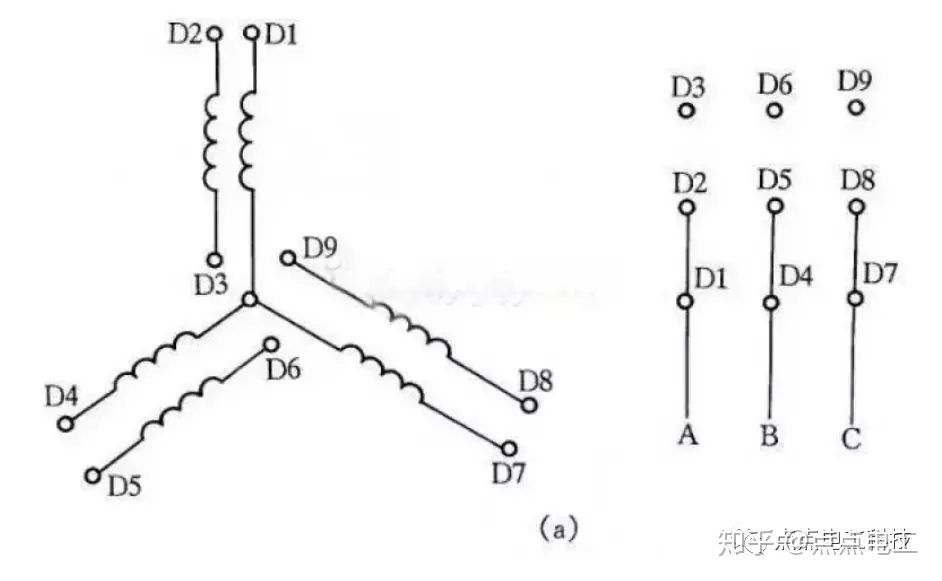

图中所示为2Y/2Y电机双速定子线组引出线的接线方法。根据这两种连接方式，可以得到两种速度。

双速电机2Y/2Y接线方式

六、直流电磁铁快速退磁电路

直流电磁铁停电后，由于剩磁的存在，有时会造成不良后果。因此，必须尽量消除剩磁。图中YA为直流电磁铁线圈，KM为控制YA启停的接触器。当KM被拉入时，YA充满活力和兴奋；当KM复位时，YA切断直流电源并进行快速退磁。

直流电磁铁快速退磁电路

快速退磁的工作原理：直流电磁铁断电后，交流电源通过桥式整流器和YA对电容C充电。电流再次交流，这导致电磁铁迅速退磁。电容器C的容量应根据电磁铁的实际情况通过现场试验确定。 R为放电电阻。

七、无辅助触点的交流接触器应急接线

当交流接触器的辅助触头损坏无法修复，需要紧急使用时，可采用图12所示接线方式，满足紧急使用要求。按下SB1，交流接触器KM吸合。松开SB1按钮后，KM的触点兼作自锁触点，使接触器自锁，所以KM保持闭合。

无辅助触点的交流接触器应急接线

图中的SB2是停止按钮。当它停止时，按下 SB2 需要更长的时间。否则，手松开按钮后，再次吸合接触器，使电机继续运行。这是因为虽然切断了电源电压，但由于惯性的作用，电机的转子仍然转动，其定子绕组会产生感应电动势。一旦停止按钮快速复位，感应电动势直接作用于接触器线圈，使其再次吸合。，电机继续运转。当接触器线圈电压为380V时，可按图（a）接线；当接触器线圈电压为220V时熔断器接法，可按图(b)接线。

图（a）中的接线也有缺陷，即电机停止时，引线和电机带电，维修不安全。因此，这种电路只能在紧急情况下使用，维修电机时，应断开控制电机的主电源开关QS，这一点要特别注意。

八、单相电容电机电路

单相电容电机起动转矩大、起动电流小、功率因数高，广泛应用于电风扇、洗衣机等家用电器。为方便维护和安装，介绍本电机常用的接线方法。
