1.浪涌保护器原理——介绍

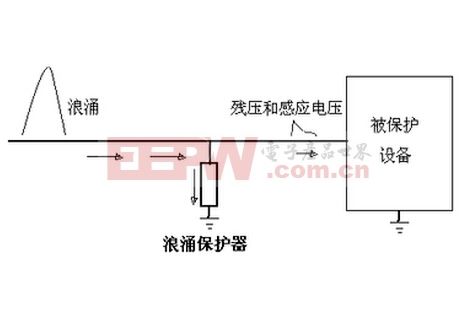

浪涌保护器（SPD, ）又称“避雷器”或“过电压保护器”，是电子设备防雷中不可缺少的装置。其作用是将进入电源线和信号传输线的瞬时过电压限制在设备或系统能够承受的电压范围内，或将强雷电流泄入大地，以保护被保护的设备或系统不被雷击损坏。影响。

SPD的应用范围主要是电子信息系统的中低压供配电系统的电源保护和电子信息系统的信号传输线路保护。前者是抑制电源线进入的雷击电磁脉冲干扰浪涌保护器原理，后者是抑制信号线进入的雷击电磁脉冲干扰。两者的保护对象都是电子信息系统的设备和装置。

2.浪涌保护器的原理-组成

浪涌保护器的类型和结构因应用而异，但它应至少包含一个非线性电压限制元件。构成浪涌保护器的主要器件有金属氧化物可变电阻器（MOV）、硅雪崩二极管（SAD）或二极管、气体放电管等。

1) MOV是一种有效的浪涌抑制器件，主要用于防止对设备造成灾难性损坏，但它需要响应时间，这意味着阈值电路可能需要很短的时间才能生效。电流尖峰进入设备。因此，纯MOV设计的浪涌保护器不适用于保护含有微处理器的敏感设备。当今市场上 90% 的浪涌保护器都采用这种设计。

2) 硅雪崩二极管 (SAD) 或二极管的响应速度比 MOV 快，并且对浪涌非常敏感，但此类组件的最大容量也远小于中型 MOV。

3) 气体放电管响应时间长，但能吸收大量浪涌。在设计中，一般将其作为抑制交流浪涌电流的“最后”措施，以防止未被前级过滤掉的电。冲进去。

3.浪涌保护器原理-工作原理

既然是浪涌保护器，那我们先介绍一下浪涌。浪涌也叫浪涌，顾名思义，是超过正常工作电压的瞬时过电压。从本质上讲，浪涌是一种仅在百万分之几秒内发生的剧烈脉冲，可能由以下原因引起：重型设备、短路、电源切换或大型发动机。包含浪涌阻断装置的产品可以有效吸收大量能量爆发，保护连接的设备免受损坏。

浪涌保护器按其工作原理分为开关型、限压型、分流型或扼流型。下面介绍各类浪涌保护器的原理：

1) 开关型：其工作原理是在没有瞬时过电压时呈现高阻抗，但一旦对雷电瞬时过电压作出反应浪涌保护器原理，其阻抗突然变为低值，允许雷击电流通过。用作此类器件时，器件包括：放电间隙、气体放电管、晶闸管等。

2) 限压型：其工作原理是在没有瞬时过电压时为高阻抗，但其阻抗会随着浪涌电流和电压的增加而不断减小，其电流-电压特性是强不导电。线性的。用于此类器件的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3)分流或扼流圈

分流型：与被保护设备并联，对雷电脉冲呈现低阻抗，对正常工作频率呈现高阻抗；扼流圈型：与被保护设备串联，对雷电脉冲呈现高阻抗，对正常工作频率呈现低阻抗。用作此类器件的器件包括：扼流圈、高通滤波器、低通滤波器、1/4波长短路器等。

以上是关于浪涌保护器的必备知识。我希望它对每个人都有帮助。还有很多相关的知识。小编精心挑选了四篇关于浪涌保护器的文章。我希望你能学到更多并加强他们。设备的知识。 . .
