短路，真是开关，交流接触器这些元器件，均

熔断器，空气开关、时控开关、交流接触器等元器件属于配电和控制电器。要了解这些组件，必须从它们的参数定义开始，了解和配置这些组件。其实最简单的办法就是看国家标准。

要了解这两种电器，我们必须弄清楚什么是短路。见下文：

关于短路的故事很长。但要处理主要问题，让我们只关注最重要的事情。

上图中，时间为零后，是一个短路过程。标有Ip的是短路电流的交流分量，标有Ig的是短路电流的直流分量。

对于配电电器和控制电器，Ipk决定了电器的动态稳定性，1秒内短路电流的交流分量的发热决定了电器的热稳定性。

有了这些知识铺垫，我们就可以开始解释题目的问题了。

首先，先搞清楚什么是

顾名思义，开关是一种打开和关闭电路的装置。由此可见，开关必须有两个参数：额定电流和额定电压。

另外，当发生短路时，开关不能自行分断，因为它不具备分断短路电流的能力，所以开关必须能够承受短路的电动冲击和热冲击。当前的。也就是说，开关必须具备承受冲击短路电流峰值的能力，以及承受短路电流热冲击的能力。这两个参数称为短路关合能力和短时耐受电流。

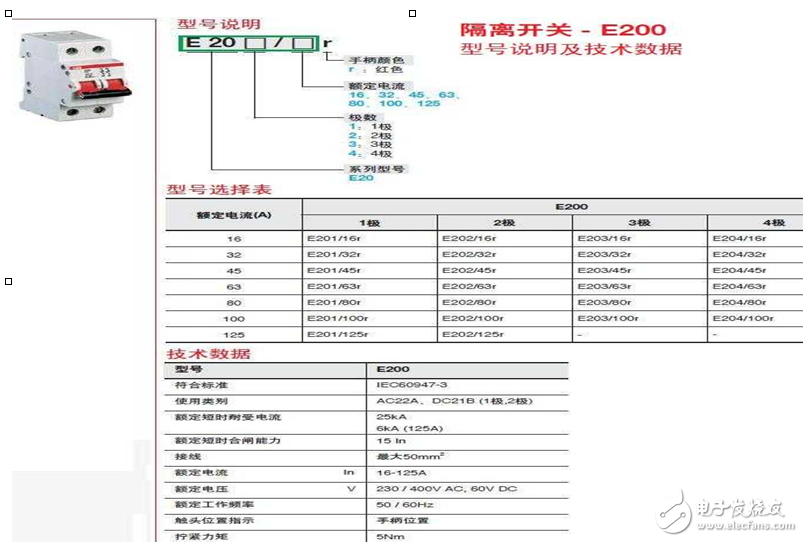

下图为某类隔离开关的参数：

图中，我们看到了额定电流参数和短时耐受电流参数，但没有看到短路关合能力参数。

可见，开关在电路中起隔离作用，但在负载下不能用作合闸/分闸装置。

第二件事，搞清楚什么叫有源和无源元件

所谓有源元件，是指在电路中能执行分断过电流任务的电器。这里的过电流包括过载和短路。

所谓被动元件，是指只能被动承受电路中过电流冲击，而不能执行分断任务的电器。

只有两个活动组件，即熔断器和断路器；其余为无源元件，如隔离开关、接触器等。

第三件事，了解熔断器和断路器的区别

熔断器 和 断路器 都是有源元件，它们都切断过电流。但是熔断器的保险丝熔断后必须更换，断路器可以重新闭合。显然，断路器 更方便，熔断器 更简单。

第四件事，明白断路器

断路器能够中断过载电流和短路电流。因此，断路器 必须有多个脱扣单元，以及多个参数。

1) 额定电流和额定电压

断路器 是一个开关，所以它必须具备开关的这两个基本参数。

2) 短路关合能力和短时耐受电流

这两个参数与短路的动态和热稳定性有关。

上图中，我们看到了额定电流（额定不间断电流）和额定电压（额定工作电压），也看到了短路关合能力和其他短路分断能力参数，但没有看到短时耐受电流参数.

断路器它依赖于各种释放来执行破解操作。这些脱扣器包括：过载热脱扣器、短路磁脱扣器、欠压脱扣器和分励脱扣器等。

断路器有几个重要的参数，分别是：

极限短路分断能力Icu和操作短路分断能力Ics，前者为断路器的最大短路分断能力，分断后会损坏，后者为可重复使用的短路分断能力断路能力。显然，前者大于后者。

断路器的过载保护整定值为I1，用于分断过载电流；断路器分断小短路电流及延时整定值为I2快速熔断器结构快速熔断器结构，分断短路电流整定值为I3。

以下是 断路器 的这些最重要参数的组合不等式：

这种不等式也称为 断路器 不等式。是断路器的核心参数不等式，内涵极其丰富。

第五件事，了解接触器

接触器用于频繁切换负载。

接触器带有电磁线圈，属于电磁开关电器。

接触器的主要参数有：

额定电流和额定电压定义如前。

最大过载能力一般定义为 XX 乘以额定电流。对于直接启动电机电路，过载能力为8倍；对于正反转和点动电机电路，过载能力为10倍。

接触器分为工作制，如8小时工作制、短时工作制等。

接触器与断路器之间存在短路保护配合关系。定义为：当断路器开断短路电流时，如果接触器有触点焊接，则为1型。1型接触器短路后必须更换；如果短路后没有发生焊接，则称为2型。

在上表中，我们看到了额定电流、额定电压、使用类别、短路保护配合关系等参数。
