TX7-63Z/3P小型直流断路器_光伏小型直流断路器

TX7-63Z 小型直流断路器 用于直流电压至1000V，额定电流至63A线路起过载和短路保护之用，也可以作为线路的不频繁操作转换之用。 小型直流断路器适用于通讯、光伏系统等直流系统应用场合。 产品符合： GB 14048.2、IEC 60947-2标准 欧盟RoHS环保要求，获得CCC

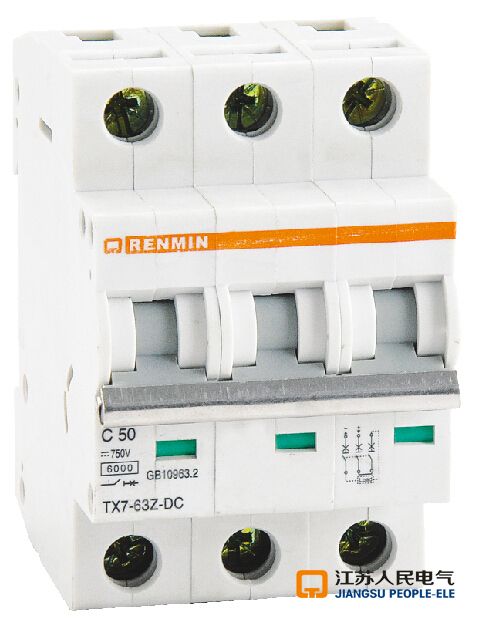

小型直流断路器TX7-63Z/3P



TX7-63Z/3P小型直流断路器用于直流电压至750V，额定电流至63A线路起过载和短路保护之用，也可以作为线路的不频繁操作转换之用。
小型直流断路器适用于通讯、光伏系统等直流系统应用场合。

产品符合：
GB 14048.2、IEC 60947-2标准
欧盟RoHS环保要求，获得CCC、CB认证


用途
TX7-63Z小型直流断路器主要用于直流额定电压DC750V及以下，电流以至63A的直流电气线路及设备的过载和短路保护之用。小型直流断路器也可以用于太阳能发电系统，工作电压最高可达DC750V，可迅速分断直流配电系统的故障电流，保护太阳能发电系统中的重要器件-光伏模块免受直流侧反向电流和逆变器故障导致的交流侧反馈电流的危害，保证太阳能光伏发电系统的可靠运行。

型号及含义



TX7-63Z/3P小型直流断路器规格参数
   小型直流断路器 TX7-63Z/3P 1A DC750V
   小型直流断路器 TX7-63Z/3P 2A DC750V
   小型直流断路器 TX7-63Z/3P 3A DC750V
   小型直流断路器 TX7-63Z/3P 4A DC750V
   小型直流断路器 TX7-63Z/3P 6A DC750V
   小型直流断路器 TX7-63Z/3P 10A DC750V
   小型直流断路器 TX7-63Z/3P 16A DC750V
   小型直流断路器 TX7-63Z/3P 20A DC750V
   小型直流断路器 TX7-63Z/3P 25A DC750V
   小型直流断路器 TX7-63Z/3P 32A DC750V
   小型直流断路器 TX7-63Z/3P 40A DC750V
   小型直流断路器 TX7-63Z/3P 50A DC750V
   小型直流断路器 TX7-63Z/3P 63A DC750V

TX7-63Z/3P小型直流断路器工作环境及安装条件
环境温度：-35℃～+70℃
空气相对湿度≤95%
污染等级：2级

小型直流断路器主要参数及技术性能
1． 按额定电流In:1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
2．  壳体按极数分：1P/DC250V、2P/DC500V、3P/DC750V、4P/DC1000V
3．  额定短路能力：6000A
4．  机械电气寿命
机械寿命不低于20000次
电气寿命不低于8000次

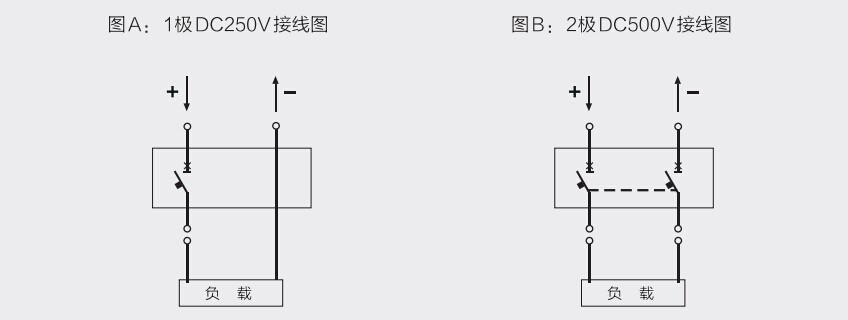

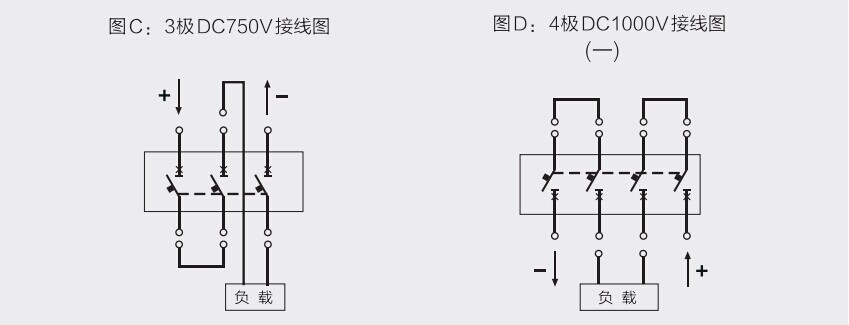

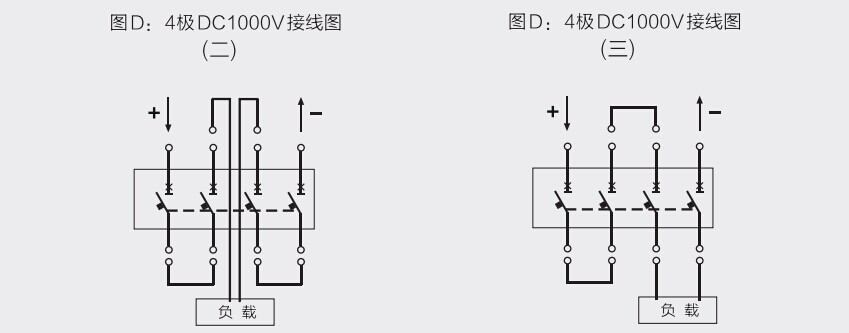

小型直流断路器接线方式





接线图说明：
1．  电源正极，电源负极。
2．  L+负载正极，L-负载负极。
3．  严禁电源正负极反接。
4．  额定电压：1P：DC250V；2P：DC500V；3P：DC750V；4P：DC1000V
TX7-63Z小型直流断路器产品特点
1．  分断能力优良；
2．  导线和汇流排双重接线功能；
3．  快速闭合，寿命长；
4．  安装、拆卸便捷；
5．  触头通断指示，安全性更高；
6．  绿色环保节能；

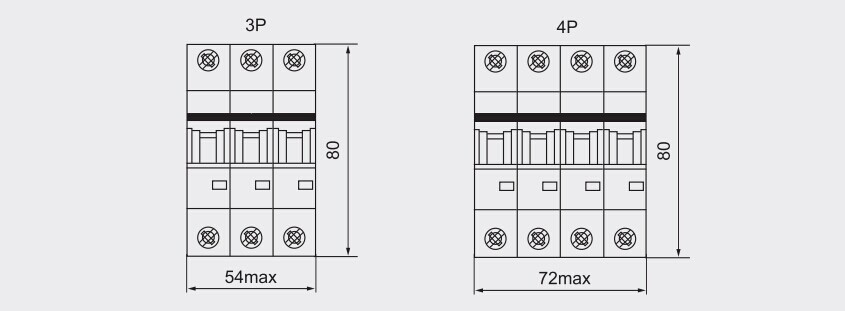

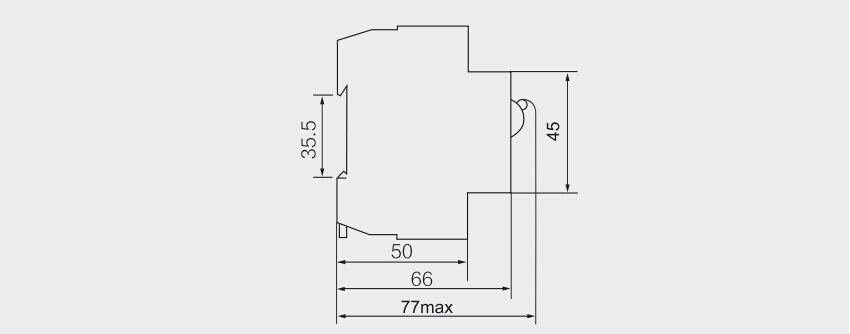

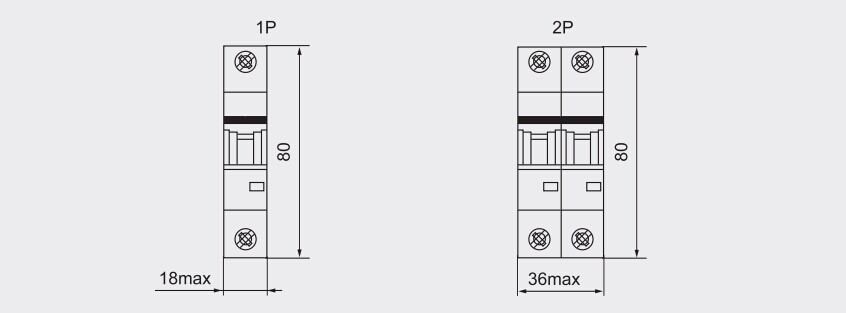

小型直流断路器外形及安装尺寸





订货须知
产品型号和名称，TX7-63Z小型直流断路器；
瞬时脱扣型式和额定电流，如C20；
额定电压，如DC750V；
订货数量，如500台；
订货举例：TX7-63Z/3P 20A DC750V 500台






小型直流断路器系列产品：
小型直流断路器TX7-63Z/1P 1-63A  DC250V
小型直流断路器TX7-63Z/2P 1-63A  DC500V
小型直流断路器TX7-63Z/3P 1-63A  DC750V
小型直流断路器TX7-63Z/4P 1-63A  DC1000V

塑料外壳式直流断路器系列产品：
塑料外壳式直流断路器TM1Z-100/2P 16-100A  DC500V
塑料外壳式直流断路器TM1Z-100/3P 16-100A  DC750V
塑料外壳式直流断路器TM1Z-100/4P 16-100A  DC1000V
塑料外壳式直流断路器TM1Z-250/2P 100-250A  DC500V
塑料外壳式直流断路器TM1Z-250/3P 100-250A  DC750V
塑料外壳式直流断路器TM1Z-250/4P  100-250A  DC1000V
塑料外壳式直流断路器TM1Z-400/3P  225-400A  DC750V
塑料外壳式直流断路器TM1Z-400/4P  225-400A  DC1000V
塑料外壳式直流断路器TM1Z-630/3P  400-630A  DC750V
塑料外壳式直流断路器TM1Z-630/4P  400-630A  DC1000V
塑料外壳式直流断路器TM1Z-800/3P  630-800A  DC750V
塑料外壳式直流断路器TM1Z-800/4P  630-800A  DC1000V

直流熔断器（光伏专用）系列产品：
直流熔断器TRD-Z 1-30A   DC1000V

直流电涌保护器系列产品：
直流电涌保护器TSPD-C40  DC48V
直流电涌保护器TSPD-C40  DC220V
直流电涌保护器TSPD-C40  DC500V
直流电涌保护器TSPD-C40  DC600V
直流电涌保护器TSPD-C40  DC800V
直流电涌保护器TSPD-C40  DC1000V
