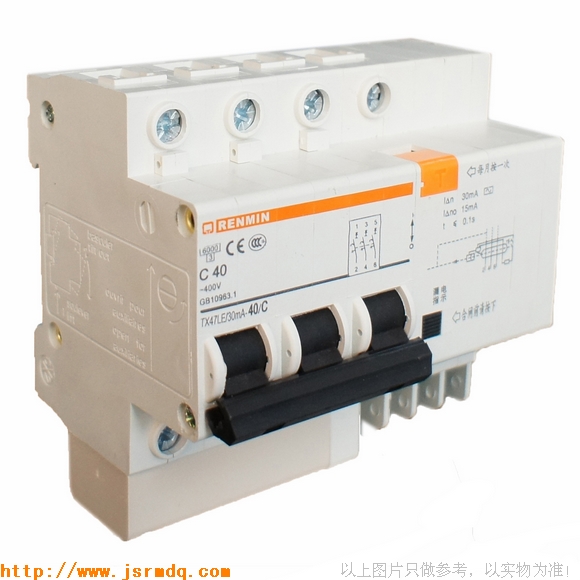

小型漏电断路器DZ47LE-63/3P(TX47LE)
漏电断路器DZ47LE-63/3P(TX47LE) 漏电断路器DZ47LE-63/3P(TX47LE)适用范围 漏电断路器DZ47LE-63/3P适用于交流50Hz 或60Hz额定电压不超过400V、额定电流于63A的线路中，当人身触电或电网泄漏电流超过规定值时，漏电断路器DZ47LE-63/3P能在极短的时间内迅速切
漏电断路器DZ47LE-63/3P(TX47LE) 漏电断路器DZ47LE-63/3P(TX47LE)适用范围 漏电断路器DZ47LE-63/3P适用于交流50Hz 或60Hz额定电压不超过400V、额定电流于63A的线路中，当人身触电或电网泄漏电流超过规定值时，漏电断路器DZ47LE-63/3P能在极短的时间内迅速切
1p
|
1 适用范围
DZ47LE系列剩余电流动作断路器适用于交流50Hz/60Hz,额定电压单级两线、两极230V、三极、三极四线、四极400V。额定电流至60A的线路中。当人身触及或电网泄露电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全。 剩余电流动作断路器具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，同时也可以在正常情况下作为线路的不频繁转换启动之用。 符合标准：GB 16917.1、IEC 61009-1。 |
2p
|
2 型号及含义
 |
3p
|
3 正常工作条件
3.1环境温度-5℃~40℃。24h内平均不超过35℃。 3.2海拔：安装地点的海拔不超过2000m 。 3.3 安装类别：Ⅱ、Ⅲ级。 3.4 污染等级：2级。 3.5 安装方式：采用TH35-7.5型安装轨安装。 3.6 安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器应垂直安装， 手柄向上为接通电源位置；安装处应无显著冲击和振动。 3.7 接线方式：用螺钉压紧接线。 |
4p
|
4 主要参数及技术性能
4.1 主要规格： 4.1.1 按额定电流（In）：壳架等级电流32A为：6A、10A、16A、20A、25A、32A； 壳架等级电流63A为：6A、10A、16A、20A、25A、32A、40A、 50A、60A 4.1.2 额定剩余动作电流ln：0.03A、0.05A、0.1A、0.3A； 4.1.3 按极数和电流回路分为： a、单级两线剩余电流动作断路器（1P+N）； b、两极剩余电流动作断路器（2P）； c、三极剩余电流动作断路器（3P）； d、三极四线剩余电流动作断路器（3P+N）； e、四极剩余电流动作断路器（4P）； 4.1.4 按瞬时脱扣器特性分： C型（5-10）ln， D型（10-16）ln. 4.2 主要技术参数： 4.2.1 额定电压Un（V）：单极两线、两极为230V；三极、三极四线、四极为400V; 4.2.2 额定短路能力lcn（A）：6000（C6~C40）； 4500（C50、C60、D6~D60）； |
